The Fender Precision Elite - PCB

Printed Circuit Board

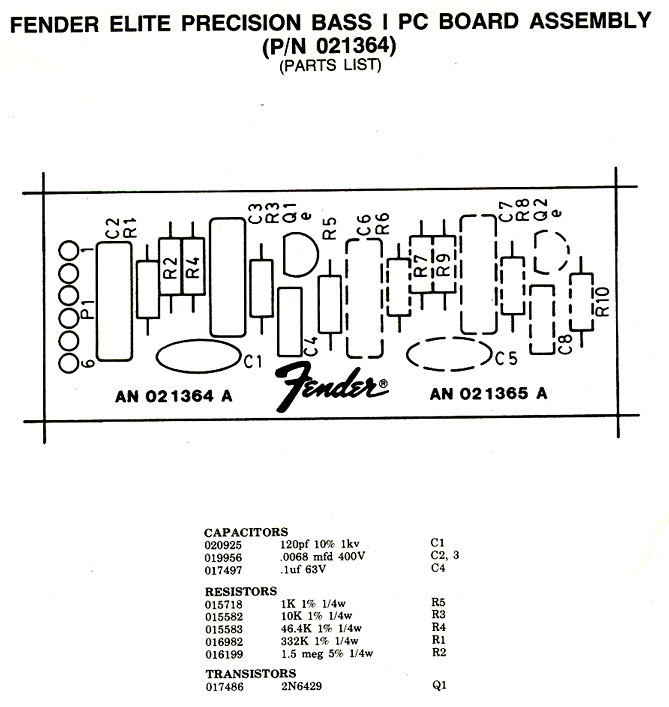

PCboard

Transistor 2N6429 could be replaced by BC550

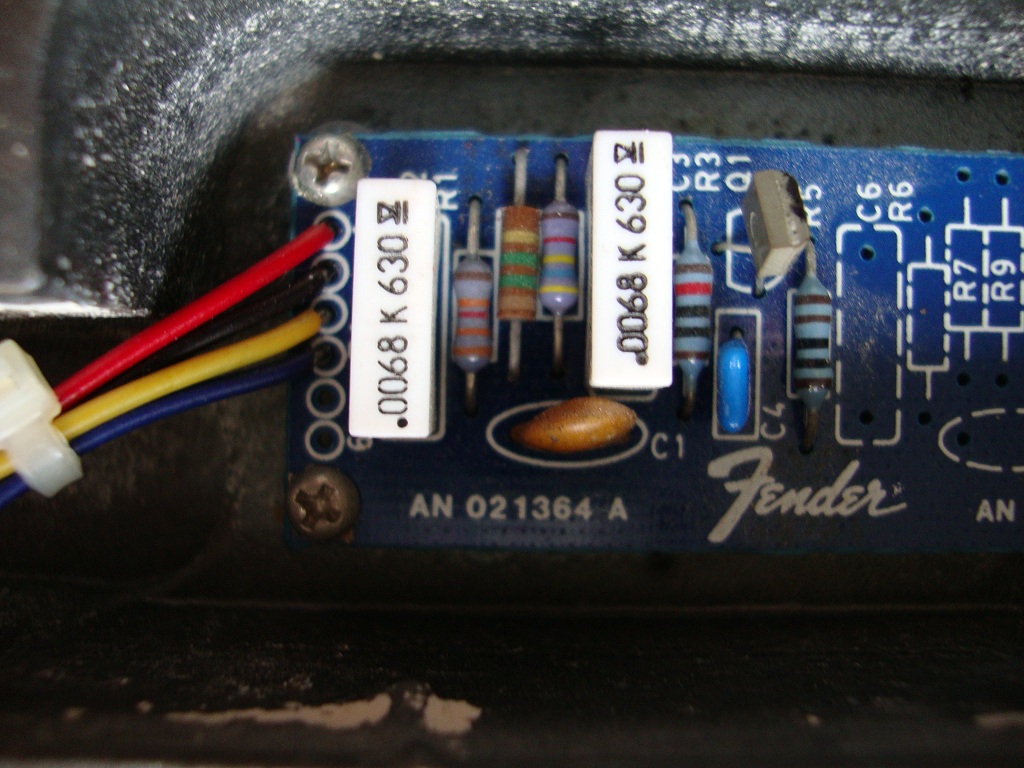

PCboard elite 1a

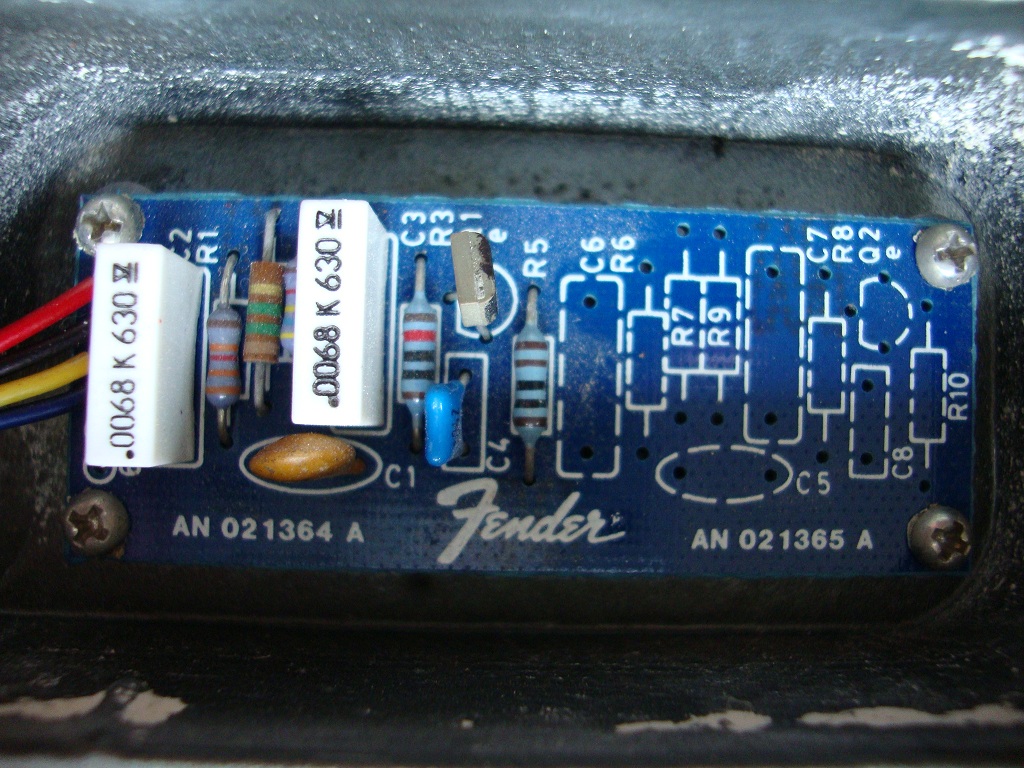

PCboard elite 1b

PCB of a Precision Elite 1.

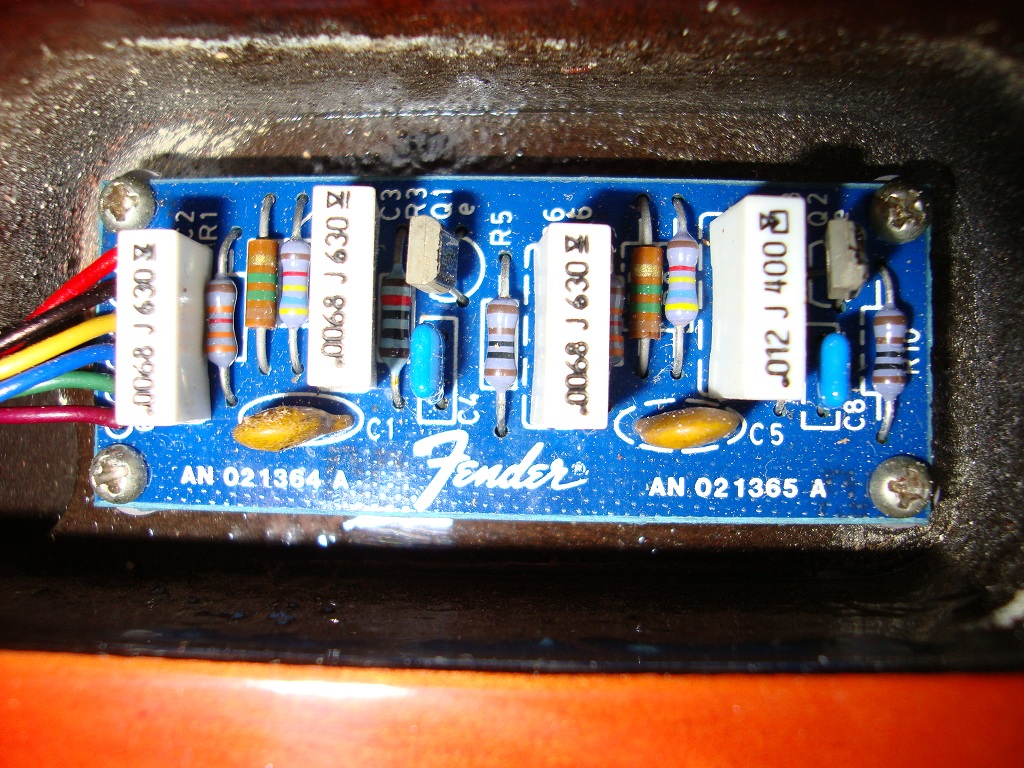

PCboard elite 2A

PCB of a Precision Elite 2, (version A).

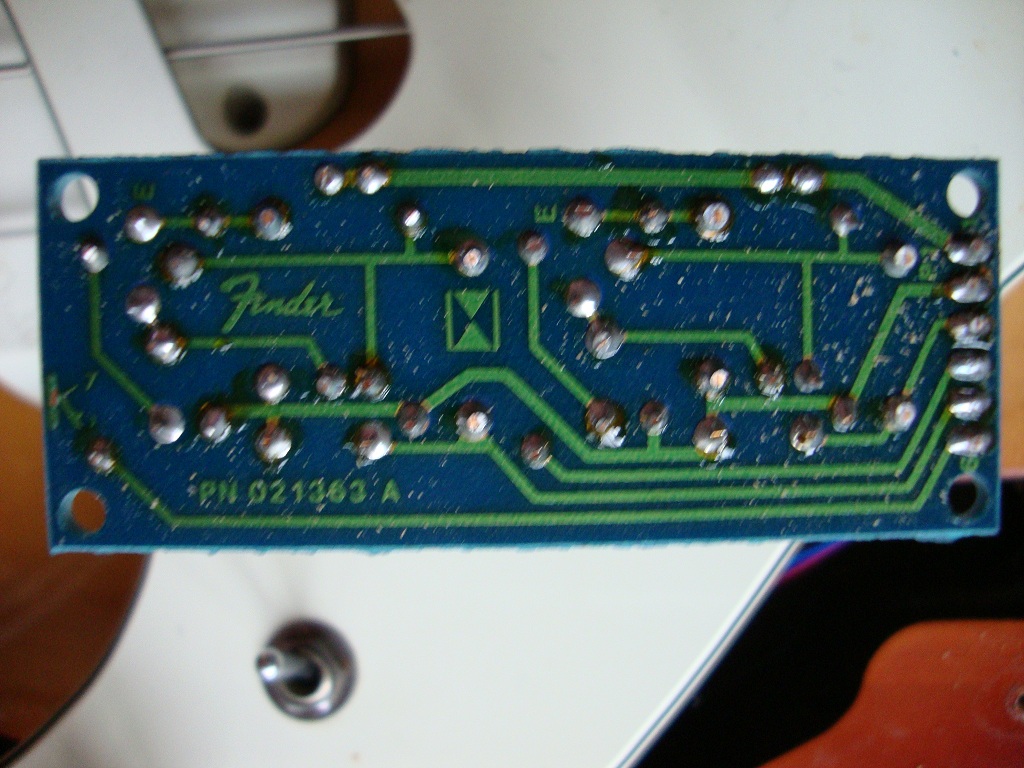

PCboard elite II underside (version A)

PCB underside of a Precision Elite II (version A) partnumber 021363 A.

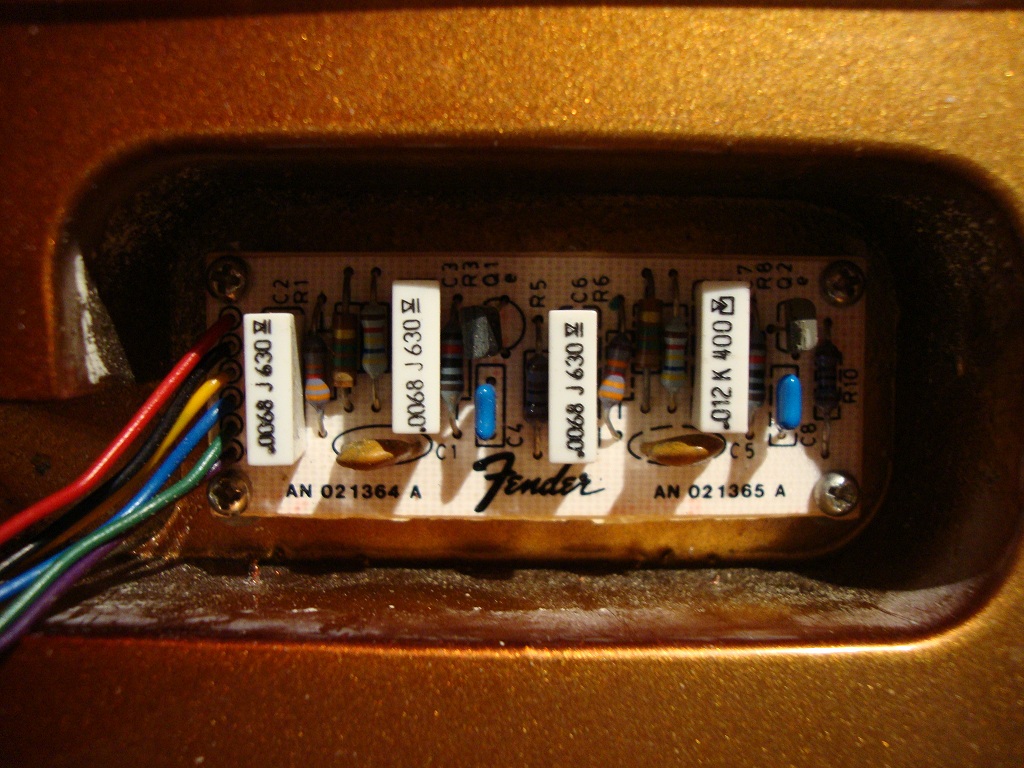

PCboard elite IIA white

PCB of a Precision Elite II, (version A, white).

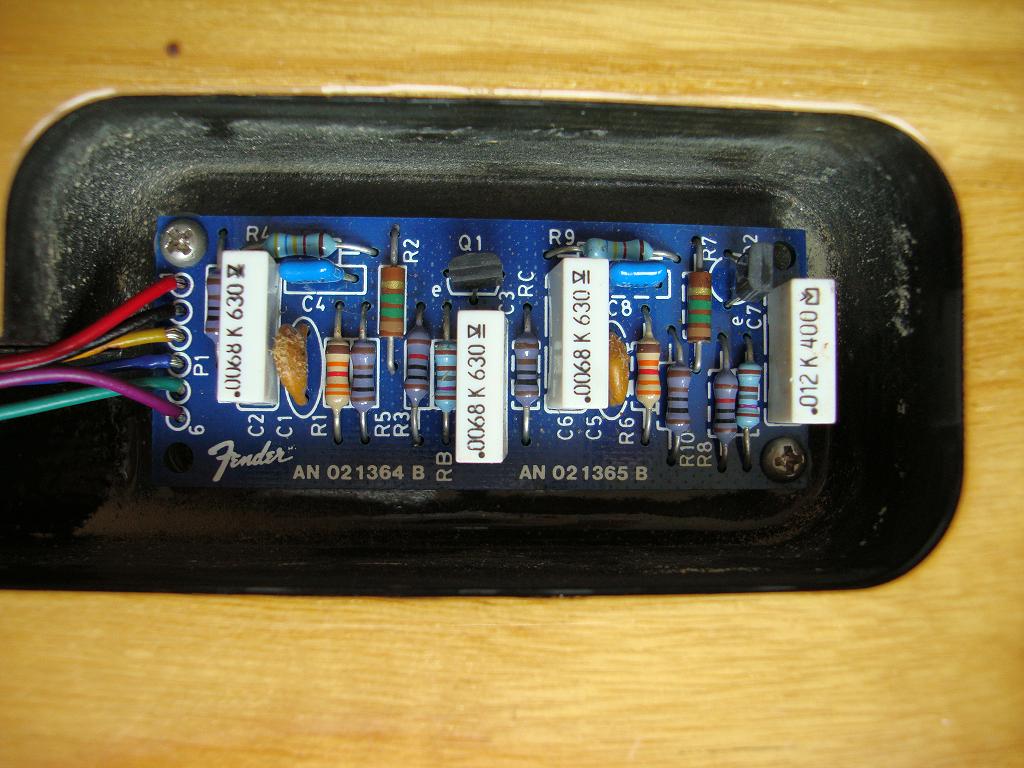

PCboard elite II

PCB of a Precision Elite II, different version (B).

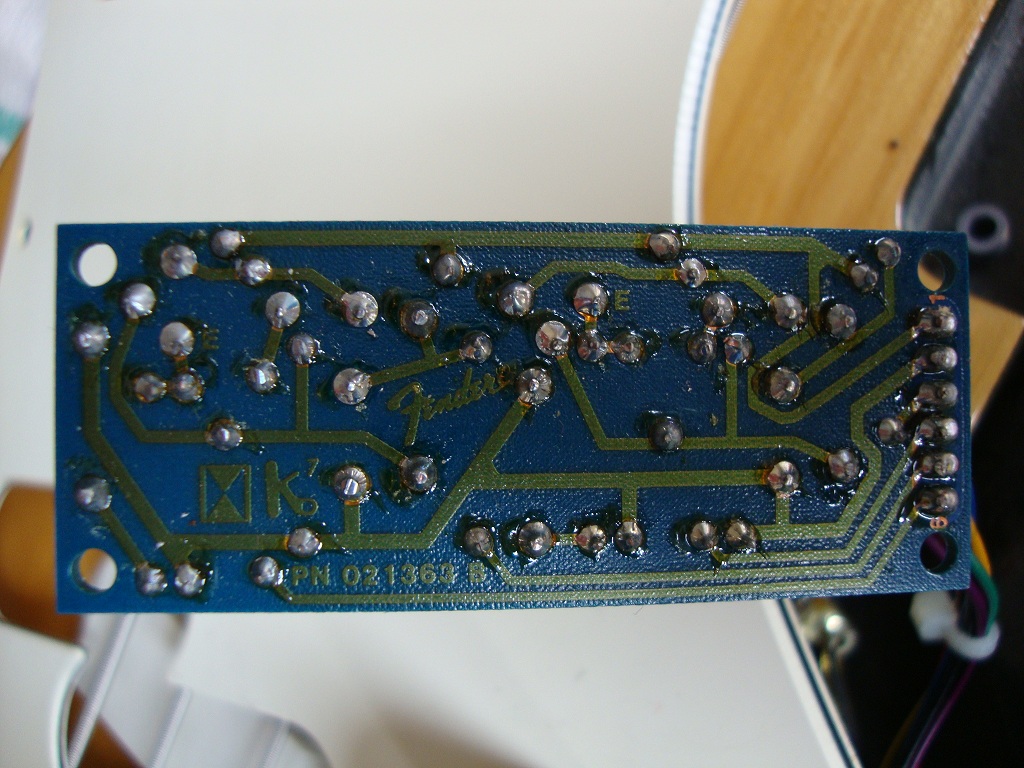

PCboard elite II underside

PCB underside of a Precision Elite II (version B) partnumber 021363 B.

E Version

PCB (version E). I have never seen this version of the PCB in a bass.
